伊特剛性鏈升降機是一種先進的機械裝置，廣泛應用于舞臺、工業和建筑領域。它通過一系列復雜的機械和電氣系統實現升降功能，具有高效、穩定、安全的特點。以下是其工作原理的詳細解釋：
- 基本結構
剛性鏈升降機主要由以下幾個關鍵部件組成：
- 驅動系統：包括電機、減速器和驅動鏈輪。
- 鏈條系統：由高強度的剛性鏈組成，用于傳遞動力并支撐負載。
- 導軌系統：確保升降平臺在垂直方向上的穩定運行。
- 控制系統：通過電氣控制系統實現精確的升降操作。
- 安全裝置：包括限位開關、緊急制動裝置等，確保運行安全。
- 驅動系統
驅動系統是伊特剛性鏈升降機的核心部分，負責提供動力。電機通過減速器將動力傳遞到驅動鏈輪。鏈輪與剛性鏈嚙合，從而帶動鏈條運動。電機的轉速和扭矩可以通過變頻器進行精確控制，確保升降過程的平穩性和精確性。

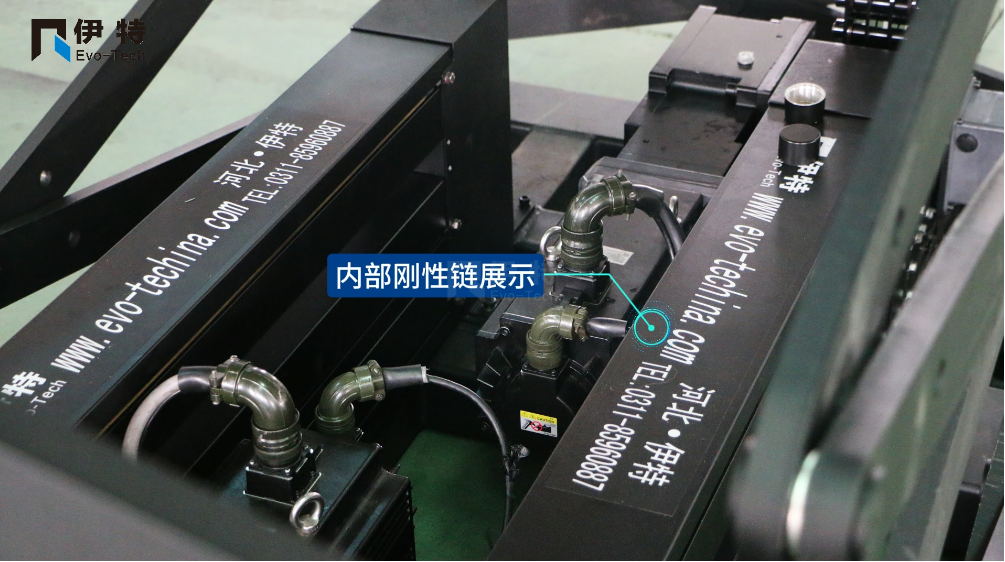

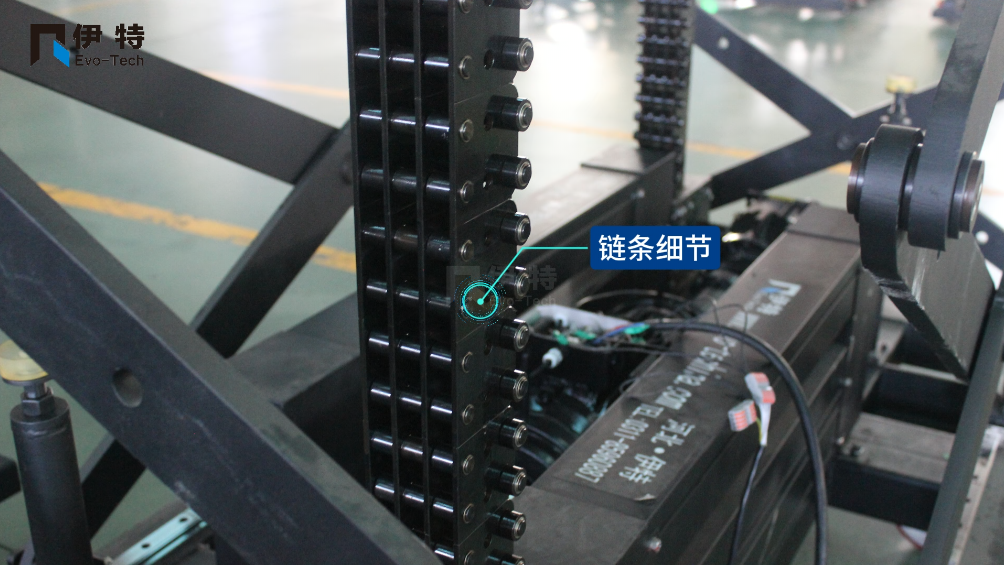

- 鏈條系統
剛性鏈?zhǔn)且撂厣禉C的關鍵部件之一，它由高強度的金屬鏈節組成，具有很高的抗拉強度和耐磨性。鏈條的一端固定在升降平臺上，另一端固定在地面或機架上。當驅動鏈輪旋轉時，鏈條被拉動，從而帶動升降平臺上下移動。
- 導軌系統
導軌系統的作用是確保升降平臺在垂直方向上的穩定運行。導軌通常由高強度的鋼材制成，安裝在升降機的兩側。升降平臺通過滑塊或滾輪與導軌接觸，從而實現平穩的上下移動。導軌的設計和安裝精度直接影響升降機的運行穩定性和安全性。

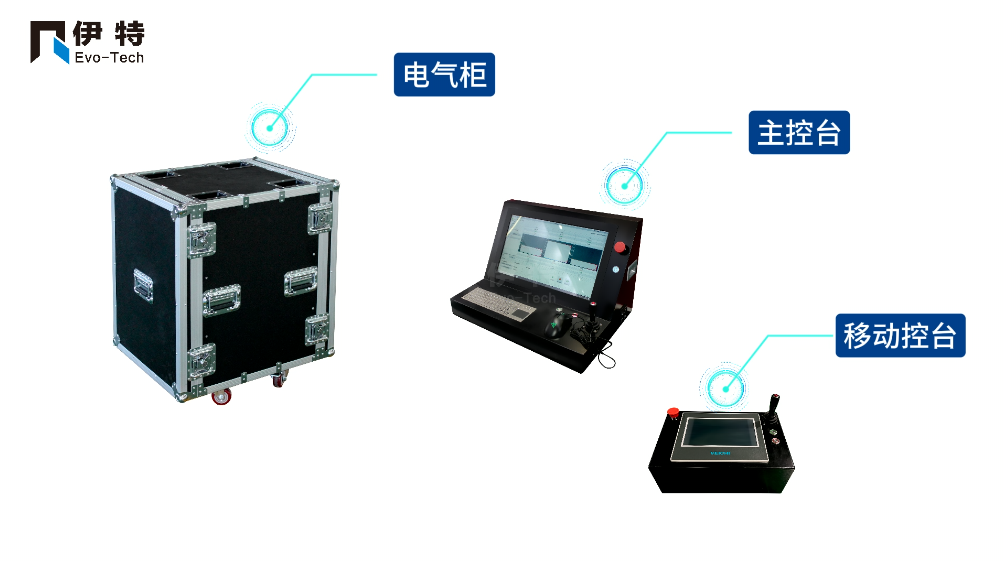

- 控制系統
控制系統是剛性鏈升降機的大腦，通過電氣元件和軟件實現對升降機的精確控制。控制系統可以實現以下功能：
- 精確位置控制：通過編碼器和傳感器，控制系統可以精確地控制升降平臺的位置，實現毫米級的精度。
- 速度控制：通過變頻器調節電機的轉速，實現平穩的升降過程。
- 安全保護：設置限位開關和緊急制動裝置，確保在異常情況下能夠及時停止升降機。
- 安全裝置
安全裝置是剛性鏈升降機的重要組成部分，確保設備在運行過程中的安全性和可靠性。常見的安全裝置包括：

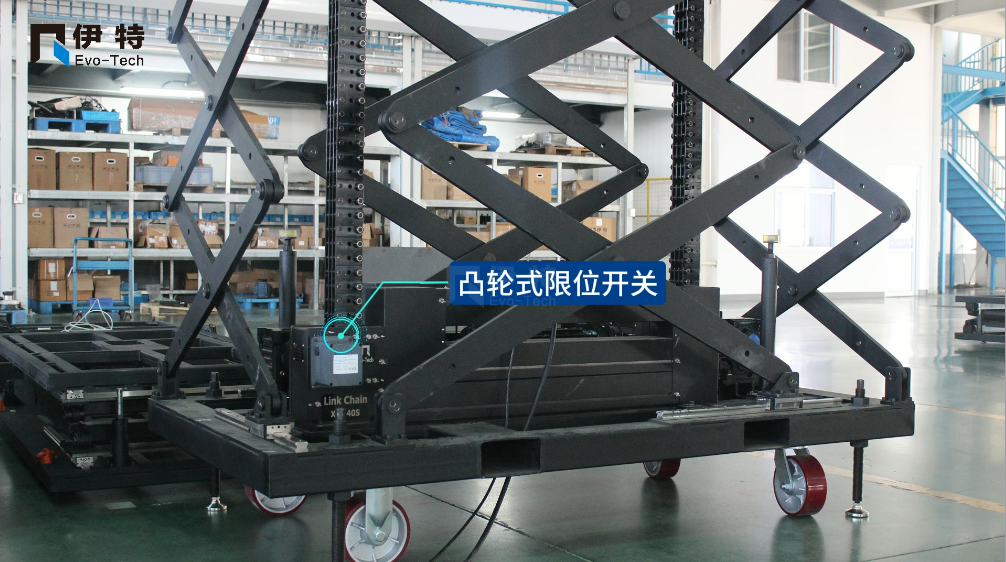

- 限位開關：用于限制升降平臺的上下行程，防止超程運行。
- 緊急制動裝置：在緊急情況下，可以通過手動或自動方式觸發緊急制動，迅速停止升降機。
- 過載保護裝置：當負載超過額定值時，自動切斷電源，保護設備和人員安全。
工作過程
- 啟動：操作人員通過控制面板啟動升降機，電機開始運轉，通過減速器將動力傳遞到驅動鏈輪。
- 升降：驅動鏈輪旋轉，帶動剛性鏈運動，從而拉動升降平臺上下移動。導軌系統確保升降平臺的穩定運行。
- 停止：當升降平臺到達設定位置時，控制系統通過限位開關和編碼器發出停止信號，電機停止運轉，升降平臺停止移動。
- 緊急制動：在緊急情況下，操作人員可以通過緊急制動按鈕或自動保護裝置觸發緊急制動，迅速停止升降機。
